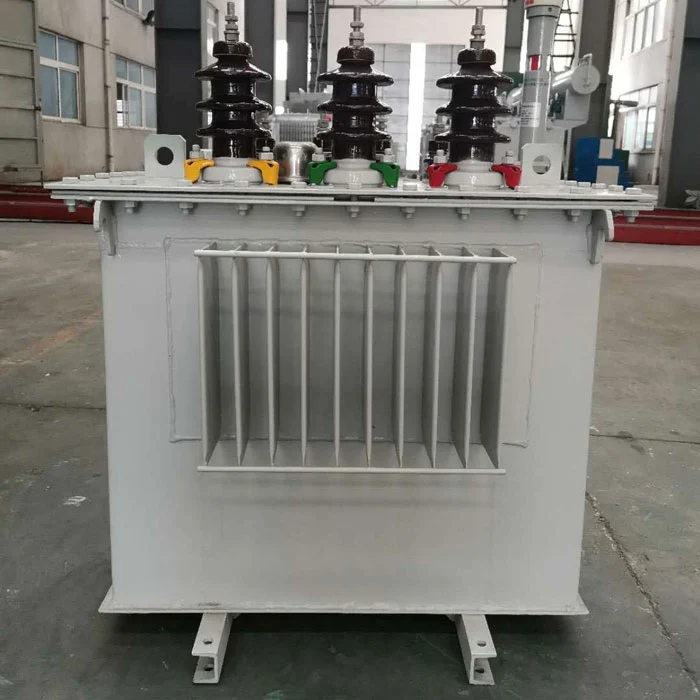

SGOB موثر حرارت کی کھپت 100 kVA ڈسٹری بیوشن ٹرانسفارمر چائنا سپلائی ایکسپورٹ کو مسلسل بوجھ کے تحت مستحکم تھرمل کنٹرول کے لیے انجنیئر کیا گیا ہے۔ آپٹمائزڈ آئل سرکولیشن کولنگ اور کم نقصان والے سلکان سٹیل کور کے ساتھ، یہ موثر ہیٹ مینجمنٹ، توانائی کے ضیاع کو کم کرنے اور تجارتی اور صنعتی پاور نیٹ ورکس کے لیے قابل اعتماد آپریشن کو یقینی بناتا ہے۔
ایس جی او بیمؤثر حرارت کی کھپت 100 kVA ڈسٹری بیوشن ٹرانسفارمر ایکسپورٹر کو ایک عملی فیلڈ آپریشن ذہنیت کے ساتھ انجنیئر کیا گیا ہے، جو صرف لیبارٹری کے کارکردگی کے اعداد و شمار کے بجائے درجہ حرارت کے رویے، بوجھ کی موافقت، اور طویل سائیکل کے استحکام پر زور دیتا ہے۔
بہت سے معیاری ڈسٹری بیوشن ٹرانسفارمرز میں، گرمی کا انتظام بنیادی طور پر بنیادی تیل کی نقل و حمل کے ذریعے کیا جاتا ہے بغیر آپٹمائزڈ اندرونی بہاؤ کے راستوں کے۔ یہ اکثر مسلسل بوجھ کے تحت مقامی درجہ حرارت میں اضافے کی طرف جاتا ہے۔
SGOB ہیٹ پاتھ آپٹیمائزیشن پر توجہ مرکوز کرکے اسے بہتر بناتا ہے:
- ٹینک کی ساخت کے اندر جمود والے تیل کے زون کو کم کرتا ہے۔
- سمیٹنے والے چینلز کے اندر دشاتمک تیل کے بہاؤ کو بڑھاتا ہے۔
- کوائل سے تیل گرمی کی منتقلی کی کارکردگی کو بہتر بناتا ہے۔
- طویل مدتی بوجھ کے تحت ہاٹ اسپاٹ کی تشکیل کو کنٹرول کرتا ہے۔
- قلیل مدتی چوٹی کنٹرول کے بجائے درجہ حرارت میں اضافے کے وکر کو مستحکم کرتا ہے۔
روایتی ماڈلز کے مقابلے میں، کلیدی بہتری "زیادہ کولنگ" نہیں ہے بلکہ زیادہ کنٹرول شدہ تھرمل ڈسٹری بیوشن ہے۔
ایس جی او بی ایفیکٹیو ہیٹ ڈسپیشن 100 کے وی اے ڈسٹری بیوشن ٹرانسفارمر کو حقیقی تنصیب کے ماحول جیسے تجارتی عمارتوں، چھوٹی فیکٹریوں اور آؤٹ ڈور سب سٹیشنوں کی بنیاد پر ڈیزائن کیا گیا ہے۔
ساختی جھلکیاں:
- تھرمل توسیع کے تحت اخترتی کو کم کرنے کے لیے مضبوط سمیٹنے کی حمایت
- تیل کی دخول کو بہتر بنانے کے لیے آپٹمائزڈ کوائل اسپیسنگ
مکینیکل لاکنگ سسٹم کمپن کی وجہ سے نقل مکانی کو کم کرنے کے لیے
- ٹینک کا ڈھانچہ مسلسل کنویکشن گردش کے لیے ڈیزائن کیا گیا ہے۔
- نمی سے متعلق تھرمل ایجنگ کو روکنے کے لیے سگ ماہی کے استحکام میں بہتری
یہ ڈھانچہ قلیل مدتی ٹیسٹ کی کارکردگی کے بجائے طویل مدتی فیلڈ کی وشوسنییتا کو نشانہ بناتا ہے۔
صرف ٹھنڈک کی صلاحیت بڑھانے کے بجائے، SGOB پیداوار کے منبع پر گرمی کو کم کرتا ہے۔
انجینئرنگ نقطہ نظر:
- اعلی پارگمیتا سلکان اسٹیل مقناطیسی موجودہ نقصان کو کم کرتا ہے۔
- کاپر وائنڈنگ لے آؤٹ مزاحمتی حرارت کو کم کرتا ہے۔
- سٹیپ لیپ کور ڈھانچہ بہاؤ کی تقسیم کے توازن کو بہتر بناتا ہے۔
- متغیر بوجھ کے حالات میں ہارمونک حرارتی نظام کو کم کرنا
- آپٹمائزڈ لیمینیشن پروسیسنگ کے ذریعے کم ایڈی کرنٹ کا نقصان
یہ "پہلے گرمی کو کم کریں، پھر ختم کریں" کی حکمت عملی صرف کولنگ اپ گریڈ سے زیادہ مؤثر طریقے سے کارکردگی کو بہتر بناتی ہے۔
خشک قسم کے یا بنیادی ہوادار ٹرانسفارمرز کے مقابلے میں، تیل کا ڈوبنا واضح تھرمل فوائد لاتا ہے:
SGOB تیل میں ڈوبے ہوئے نظام کے فوائد:
- تیل موصلیت اور حرارت کی منتقلی کے ذریعہ دونوں کے طور پر کام کرتا ہے۔
- ایئر کولنگ سسٹم کے مقابلے میں تیزی سے گرمی پھیلانا
- چوٹی لوڈ سائیکل کے تحت زیادہ مستحکم درجہ حرارت
- کم وقت کی اعلی مانگ میں بہتر اوورلوڈ رواداری
- درجہ حرارت میں اضافے کی وجہ سے موصلیت کی خرابی کا کم خطرہ
یہ اسے غیر مستحکم یا اتار چڑھاؤ والے بوجھ کے ماحول کے لیے زیادہ موزوں بناتا ہے۔
میٹریل انجینئرنگ گرمی کی کھپت کی کارکردگی میں کلیدی کردار ادا کرتی ہے:
- بنیادی مواد: کم نقصان والے اناج پر مبنی سلکان اسٹیل
- کنڈکٹر: آکسیجن سے پاک تانبا جس میں گرمی میں مستحکم مزاحمتی صلاحیت موجود ہے۔
- موصلیت: تھرمل برداشت کے ساتھ آئل پیپر کمپوزٹ سسٹم
- سگ ماہی: اندرونی دباؤ کے استحکام کو برقرار رکھنے کے لئے اینٹی ایجنگ ربڑ
- ساختی سٹیل: گرمی اور دباؤ کے توازن کے لیے ٹینک کا مضبوط جسم
تمام مواد کی تصدیق آئی ایس او 9001 سسٹم کنٹرول کے ساتھ آنے والے معائنہ کے ذریعے کی جاتی ہے۔
| ماڈل | صلاحیت (kVA) | HV (kV) | LV (kV) | بغیر بوجھ کا نقصان (kW) | رکاوٹ (%) | وزن (کلوگرام) | طول و عرض (ملی میٹر) |
| S11-M-50/10 | 50 | 6–20 | 0.4 | 0.13 | 4 | 420 | 800×490×1000 |
| S11-M-80/10 | 80 | 6–20 | 0.4 | 0.18 | 4 | 540 | 870×510×1130 |
| S11-M-100/10 | 100 | 6–20 | 0.4 | 0.20 | 4 | 605 | 890×520×1140 |
| S11-M-160/10 | 160 | 6–20 | 0.4 | 0.27 | 4 | 790 | 1110×580×1170 |
ایس جی او بیمؤثر حرارت کی کھپت 100 kVA ڈسٹری بیوشن ٹرانسفارمران صارفین کے لیے موزوں ہے جنہیں کم سے کم درجہ حرارت کے اتار چڑھاؤ کے ساتھ طویل گھنٹے تک مستحکم آپریشن کی ضرورت ہوتی ہے۔
عام درخواست کے ماحول:
- خوردہ اور تجارتی بجلی کی تقسیم کا نظام
- چھوٹی مینوفیکچرنگ اور پروسیسنگ ورکشاپس
- شہری رہائشی ٹرانسفارمر اسٹیشن
- ہلکی صنعتی آٹومیشن کی سہولیات
- انفراسٹرکچر سے متعلق معاون پاور سسٹم
- بار بار بوجھ کے تغیر کے ساتھ مخلوط بوجھ والے ماحول
اس کا تھرمل استحکام ڈیزائن خاص طور پر اعلی محیطی درجہ حرارت یا محدود وینٹیلیشن والے ماحول میں فائدہ مند ہے۔
زیادہ تر روایتی ٹرانسفارمرز بنیادی طور پر غیر فعال تیل کی گردش پر انحصار کرتے ہیں بغیر بہتر اندرونی بہاؤ کے فن تعمیر، جو درجہ حرارت کی غیر مساوی تقسیم پیدا کر سکتے ہیں۔
SGOB تین حقیقی آپریشنل خالی جگہوں پر توجہ مرکوز کرکے اسے بہتر بناتا ہے:
- سمیٹنے والے ڈھانچے کے اندر گرمی کی غیر مساوی تقسیم
- مسلسل زیادہ بوجھ کے تحت آہستہ گرمی کی منتقلی۔
- بوجھ کے اتار چڑھاؤ کے دوران تھرمل استحکام ناکافی
100 kVA ڈسٹری بیوشن ٹرانسفارمر ان مسائل کو تیل کے داخلی بہاؤ کے راستوں کو دوبارہ ڈیزائن کرکے اور حرارت کی منتقلی کی مستقل مزاجی کو تقویت دینے کے ذریعے حل کرتا ہے، بجائے اس کے کہ مواد کی موٹائی یا ٹینک کے سائز میں اضافہ ہو۔
SGOB کو شنگھائی انڈسٹری ٹرانسفارمرز کمپنی لمیٹڈ نے مربوط پیداواری صلاحیت کے ساتھ تیار کیا ہے:
- 40,000 m² جدید پروڈکشن بیس
- سی این سی سلکان اسٹیل کی کٹنگ اور اسٹیکنگ لائنز
- خودکار کوائل وائنڈنگ اور ویکیوم ڈرائینگ سسٹم
- برقی کارکردگی کی جانچ کرنے والی لیبارٹریز
- IEC60076 اور GB1094 معیارات کے ساتھ مکمل تعمیل
کمپنی الگ تھلگ کسٹم یونٹس کے بجائے عالمی انفراسٹرکچر پروجیکٹس کے لیے مستحکم بڑے پیمانے پر پیداوار پر توجہ مرکوز کرتی ہے۔
100 kVA ڈسٹری بیوشن ٹرانسفارمر کا ہر یونٹ ملٹی اسٹیج کی توثیق سے گزرتا ہے:
- مکمل بوجھ کے حالات میں درجہ حرارت میں اضافے کی جانچ
- تیل کی گردش کی کارکردگی کی تصدیق
- موصلیت کی طاقت اور ڈائی الیکٹرک ٹیسٹنگ
- شارٹ سرکٹ مکینیکل تناؤ کی تشخیص
- نقصان کی پیمائش (بغیر بوجھ اور بوجھ کا نقصان)
یہ شپمنٹ سے پہلے مسلسل تھرمل رویے کو یقینی بناتا ہے۔
ایس جی او بیمؤثر حرارت کی کھپت 100 kVA ڈسٹری بیوشن ٹرانسفارمرایک تھرمل استحکام بہتر تقسیم کے حل کے طور پر پوزیشن میں ہے۔ روایتی ٹھنڈک کے مفروضوں پر بھروسہ کرنے کے بجائے، یہ اندرونی حرارت کے بہاؤ کے کنٹرول کو بہتر بناتا ہے، نقصان سے چلنے والی حرارت کو کم کرتا ہے، اور درجہ حرارت کی یکسانیت کو بڑھاتا ہے، یہ طویل مدتی تجارتی اور صنعتی بجلی کی تقسیم کے نظام کے لیے موزوں بناتا ہے جس کے لیے مستحکم آپریشن کی ضرورت ہوتی ہے اور دیکھ بھال کا انحصار کم ہوتا ہے۔
