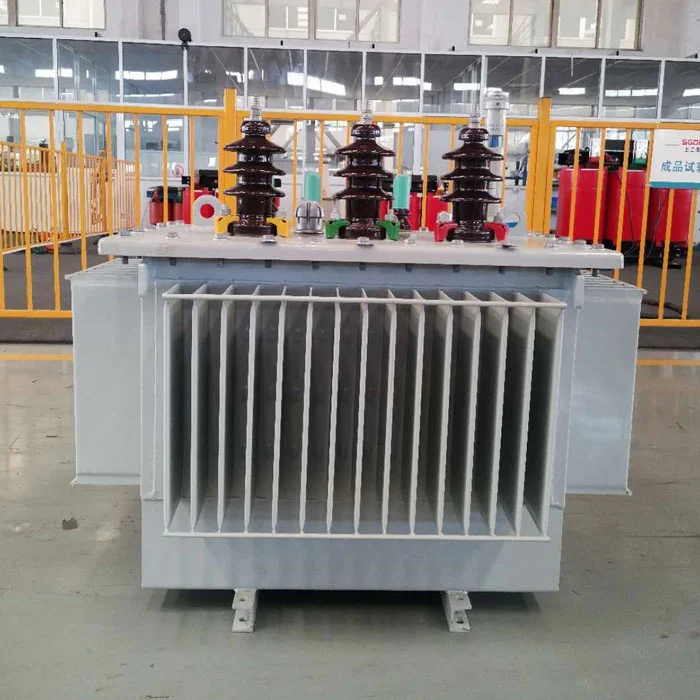

شنگھائی انڈسٹریل ٹرانسفارمر کمپنی، لمیٹڈ کمرشل پاور ڈسٹری بیوشن کے لیے 80 kVA تیل میں ڈوبا ہوا ٹرانسفارمر فراہم کرتا ہے۔ بنیادی درخواست: کمرشل سہولیات کے لیے 10kV/20kV سے 0.4kV تک قدم نیچے۔ بغیر لوڈ کا نقصان 0.18kW، لوڈ نقصان 1.05kW۔ سالانہ بجلی کی قیمت تقریباً۔ 50% اوسط بوجھ پر $420۔ 540 کلوگرام کل وزن۔
مینوفیکچرر:شنگھائی انڈسٹریل ٹرانسفارمر کمپنی، لمیٹڈ (اسٹیٹ 2007)
دیکمرشل پاور ڈسٹری بیوشن کے لیے 80 kVA تیل میں ڈوبا ہوا ٹرانسفارمرچھوٹی سے درمیانے درجے کی تجارتی سہولیات کے لیے ایک عام تصریح ہے جس میں سہولت اسٹورز (300-500m²)، کمیونٹی کلینک، چھوٹے ہوٹل (20-30 کمرے)، اور 0.4kV پر 150-250 ایمپیئرز کے درمیان کل منسلک بوجھ کے ساتھ ہلکی مینوفیکچرنگ ورکشاپس ہیں۔
| سامان کی قسم | مقدار | ذیلی کل بوجھ (kVA) |
|---|---|---|
| ایل ای ڈی لائٹنگ (100W ہر ایک) | 100 فکسچر | 10 |
| HVAC (5 کلو واٹ کولنگ ہر ایک) | 4 یونٹ | 20 |
| لفٹ (7.5 کلو واٹ) | 1 یونٹ | 8 |
| پوائنٹ آف سیل سسٹمز + آئی ٹی | 10 ورک سٹیشن | 5 |
| ریفریجریشن (کمرشل کولر) | 6 یونٹس | 12 |
| متفرق آؤٹ لیٹس | - | 15 |
| کل عام بوجھ | 70 kVA | |
| حفاظتی مارجن | 10 kVA |
کمرشل پاور ڈسٹری بیوشن کے لیے یہ 80 kVA تیل میں ڈوبا ہوا ٹرانسفارمر مستقبل میں توسیع کے لیے 10-15% صلاحیت کے ریزرو کے ساتھ اوپر کے مخصوص تجارتی مکس کو سپورٹ کرتا ہے۔
| شرح شدہ صلاحیت | 80 kVA |
| پرائمری وولٹیج | 10 ±2×2.5% / 20 kV |
| ثانوی وولٹیج | 400V/230V تھری فیز |
| تعدد | 50 ہرٹج |
| کنکشن گروپ | Dyn11 (معیاری) |
| بغیر بوجھ کا نقصان (ماپا ہوا) | ≤0.18 kW (عام 0.176-0.179) |
| لوڈ کا نقصان @75°C | ≤1.05 کلو واٹ |
| رکاوٹ | 4% |
| بغیر لوڈ کرنٹ | ≤1.7% (عام 1.5-1.6%) |
| کل ماس | 540 کلوگرام (تیل کا حجم تقریباً 105 کلوگرام) |
| شپنگ کے طول و عرض | 950 × 600 × 1250 ملی میٹر (کریٹڈ) |
| کولنگ کا طریقہ | ONAN (تیل قدرتی ہوا قدرتی) |
| 1m کے فاصلے پر شور کی سطح | ≤55 dB(A) |
| پیرامیٹر | فیکٹری ٹیسٹ اوسط | IEC کی حد | حیثیت |
|---|---|---|---|
| بغیر بوجھ کا نقصان | 0.177 کلو واٹ | 0.20 کلو واٹ (زیادہ سے زیادہ) | 11.5% حد سے نیچے |
| لوڈ نقصان | 1.04 کلو واٹ | 1.10 کلو واٹ | 5.5% حد سے نیچے |
| بغیر لوڈ کرنٹ | 1.55% | 2.0% | 22.5% حد سے نیچے |
حساب کی بنیاد: 80kVA ٹرانسفارمر 50% اوسط بوجھ (40 kVA)، پاور فیکٹر 0.85، آپریٹنگ اوقات 5,840 گھنٹے فی سال (16h/day × 365 دن)، بجلی کی شرح $0.12/kWh۔
| نقصان کی قسم | پاور (کلو واٹ) | سالانہ توانائی (kWh) | سالانہ لاگت |
|---|---|---|---|
| بغیر بوجھ کا نقصان (24/7) | 0.18 | 1,577 | $189 |
| لوڈ نقصان (50% لوڈ پر) | 1.05 × (0.5)² = 0.26 | 1,518 | $182 |
| کل | 0.44 اوسط | 3,095 | $371 |
60% اوسط بوجھ (48 kVA) پر، سالانہ لاگت تقریباً $440 تک بڑھ جاتی ہے۔
کمرشل ٹرانسفارمر اکثر مقبوضہ جگہوں کے قریب نصب کیے جاتے ہیں۔ اس میں شور کے ذرائع اور تخفیفکمرشل پاور ڈسٹری بیوشن کے لیے 80 kVA تیل میں ڈوبا ہوا ٹرانسفارمر:
| شور کا ذریعہ | شراکت | اس ماڈل میں تخفیف |
|---|---|---|
| کور مقناطیسی پابندی | 70% | بہاؤ کی کثافت 1.65T (بمقابلہ 1.70T معیاری) |
| کولنگ پنکھا (اگر لیس ہو) | 0% | کوئی پرستار نہیں - صرف ONAN |
| ٹینک کمپن | 20% | کور اور ٹینک کے درمیان اینٹی وائبریشن پیڈ |
| مقناطیسی ہم | 10% | سٹیپ لیپ کور جوڑ |
| سہولت کی قسم | عام زیادہ سے زیادہ مانگ | تجویز کردہ درجہ بندی | کیوں |
|---|---|---|---|
| چھوٹا سہولت اسٹور (200m²) | 25-35 kVA | 50kVA | 80kVA بڑا |
| سپر مارکیٹ (500m²) | 55-70 kVA | 80kVA | عام بوجھ سے میل کھاتا ہے۔ |
| چھوٹا ہوٹل (25 کمرے) | 50-65 kVA | 80kVA | AC لوڈ چوٹیوں کی اجازت دیتا ہے۔ |
| کمیونٹی ہیلتھ کلینک | 40-60 kVA | 80kVA | طبی آلات میں اضافے کا مارجن |
| ہلکی مشین کی دکان (3-5 مشینیں) | 50-75 kVA | 80kVA | موٹر اسٹارٹنگ کرنٹ |
| دفتر کی عمارت (1500m²) | 60-85 kVA | 100kVA | 80kVA بارڈر لائن |
اگر آپ کی چوٹی کی طلب مسلسل 4 گھنٹے سے زیادہ کے لیے 70 kVA سے زیادہ ہے، تو اس کے بجائے 100kVA کا انتخاب کریں۔
| ضرورت | یہ 80kVA یونٹ | نوٹس |
|---|---|---|
| فرش ایریا کی ضرورت ہے۔ | 0.45 m² (870×510mm) | پلس 600 ملی میٹر سامنے تک رسائی |
| فرش لوڈنگ | 540 کلوگرام + تیل کا کنٹینمنٹ | 1,000 kg/m² کم از کم |
| چھت کی اونچائی | 2.2 میٹر کم از کم | جھاڑیوں تک رسائی کے لیے |
| وینٹیلیشن کا افتتاح | 0.15 m² inlet + آؤٹ لیٹ | قدرتی نقل و حرکت |
| آگ کی حفاظت | IEC 60076-12 کے مطابق کمرہ | انڈور تیل سے بھرے کے لیے لازمی |
| آتش گیر مادوں سے کلیئرنس | 1.5 میٹر | فی NFPA 70 |
کمرشل پاور ڈسٹری بیوشن بحری جہازوں کے لیے ہر 80 kVA تیل میں ڈوبا ہوا ٹرانسفارمر ان پیمائش شدہ اقدار پر مشتمل ٹیسٹ رپورٹ کے ساتھ (صرف "پاس/فیل" نہیں):
خریداروں کو سیریل نمبر کے ساتھ ایک پی ڈی ایف رپورٹ موصول ہوتی ہے جو پروڈکشن بیچ کے لیے قابل شناخت ہوتی ہے۔
شنگھائی انڈسٹریل ٹرانسفارمر کمپنی، لمیٹڈ نے جنوری 2024 اور جنوری 2026 کے درمیان 80kVA (S11-M-80/10) کے 47 یونٹس بھیجے ہیں۔
یہ یونٹ فلپائن (12 یونٹس)، انڈونیشیا (8 یونٹس)، نائیجیریا (6 یونٹس)، ویتنام (5 یونٹس) اور گھریلو چین (16 یونٹ) کے صارفین کو فراہم کیے گئے تھے۔ حوالہ صارفین کے لیے رابطہ کی معلومات رازداری کے معاہدے کے تحت فراہم کی جا سکتی ہیں۔
یہکمرشل پاور ڈسٹری بیوشن کے لیے 80 kVA تیل میں ڈوبا ہوا ٹرانسفارمر0.177kW، شور کی سطح ≤55 dB(A)، اور بھیجے گئے 47 یونٹوں میں صفر وارنٹی کے دعوے کی فیکٹری سے پیمائش شدہ اوسط بغیر لوڈ کے نقصانات فراہم کرتا ہے۔ یہ سپر مارکیٹوں، چھوٹے ہوٹلوں اور ہلکی تجارتی سہولیات کے لیے موزوں ہے جن کے لیے 0.4kV پر 150-250A سروس درکار ہوتی ہے۔
