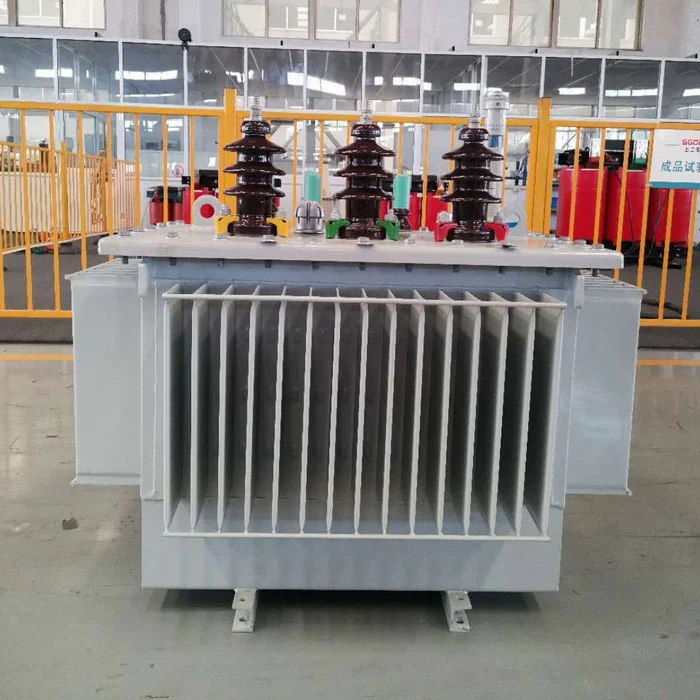

The 80KVA تیل ڈوبا ہوا ٹرانسفارمرایک مہر بند پاور کنورژن ڈیوائس ہے جس میں سرد رولڈ سلکان اسٹیل کور اور آکسیجن سے پاک تانبے کی سمت کے ساتھ تعمیر کیا گیا ہے۔ اس میں اندرونی گرمی کی کھپت کو بڑھانے کے لئے طول بلد آئل چینلز کے ساتھ سرپل کنڈلی ڈیزائن شامل ہے۔ ایک شارٹ سرکٹ مزاحم ڈھانچہ عارضی موجودہ اضافے سے بچانے کے لئے اختتام کو تقویت بخشتا ہے۔ لفٹنگ کا ایک سرشار طریقہ کار اور پوزیشننگ سسٹم ٹرانسپورٹ استحکام کو یقینی بناتا ہے۔
The 80KVA تیل ڈوبا ہوا ٹرانسفارمردن کے وقت کے بوجھ کے اتار چڑھاو کا مقابلہ کرنے کے لئے شہری بجلی کی تقسیم کے نظام میں استعمال کیا جاسکتا ہے ، اور تیل سے متاثرہ گرمی کی کھپت کو مکمل بوجھ کے مکمل آپریشن کو یقینی بناتا ہے۔ اس کی سنکنرن مزاحم ڈھانچہ مرطوب ساحلی علاقوں میں نمک کے سپرے سنکنرن کو مؤثر طریقے سے روکتا ہے۔
اونچائی والے علاقوں کے لئے تقویت یافتہ موصلیت کے تیل کے فرق کے ڈیزائن سے کم پریشر خارج ہونے والے مادہ کا خطرہ کم ہوجاتا ہے۔
| ماڈل | صلاحیت (کے وی اے) |
HV (کے وی) |
lv (کے وی) |
بوجھ کا کوئی نقصان نہیں (کلو واٹ) |
ناپید (٪) |
وزن (کلوگرام) |
طول و عرض (l*w*h ملی میٹر) |
| S11-M-30/10 | 30 | 6-20 | 0.2-0.4 | 0.10 | 4 | 325 | 750*470*930 |
| S11-M-50/10 | 50 | 0.13 | 4 | 420 | 800*490*1000 | ||
| S11-M-630/10 | 63 | 0.15 | 4 | 470 | 840*500*1010 | ||
| S11-M-80/10 | 80 | 0.18 | 4 | 540 | 870*510*1130 | ||
| S11-M-100/10 | 100 | 0.20 | 4 | 605 | 890*520*1140 | ||
| S11-M-125/10 | 125 | 0.24 | 4 | 680 | 920*590*1150 | ||
| S11-M-160/10 | 160 | 0.27 | 4 | 790 | 1110*580*1170 | ||
| S11-M-200/10 | 200 | 0.33 | 4 | 930 | 1160*620*1225 | ||
| S11-M-2550/10 | 250 | 0.40 | 4 | 1100 | 1230*660*1270 | ||
| S11-M-315/10 | 315 | 0.48 | 4 | 1250 | 1250*680*1300 | ||
| S11-M-400/10 | 400 | 0.57 | 4 | 1550 | 1380*750*1380 | ||
| S11-M-500/10 | 500 | 0.68 | 4 | 1820 | 1430*770*1420 | ||
| S11-M-630/10 | 630 | 0.81 | 4.5 | 2065 | 1560*865*1480 | ||
| S11-M-800/10 | 800 | 0.98 | 4.5 | 2510 | 1620*880*1520 | ||
| S11-M-1000/10 | 1000 | 1.15 | 4.5 | 2890 | 1830*1070*1540 | ||
| S11-M-1250/10 | 1250 | 1.36 | 4.5 | 3425 | 1850*1100*1660 | ||
| S11-M-1600/10 | 1600 | 1.64 | 4.5 | 4175 | 1950*1290*1730 | ||
| S11-M-2000/10 | 2000 | 2.05 | 4.5 | 4510 | 2090*1290*1760 | ||
| S11-M-2500/10 | 2500 | 2.50 | 5.5 | 5730 | 2140*1340*1910 | ||
| S11-M-3150/10 | 3150 | 2.80 | 5.5 | 7060 | 2980*2050*2400 |
تحلیل شدہ گیس کے اجزاء کا باقاعدگی سے کرومیٹوگرافک تجزیہ کے ذریعہ تجزیہ کیا جاتا ہے ، اور جب ایسٹیلین کی تعداد غیر معمولی ہوتی ہے تو داخلی غلطی کی تشخیص چالو ہوجاتی ہے۔ تیل کی سطح کو دو رنگوں والی ونڈو اشارے کا استعمال کرتے ہوئے نگرانی کی جاتی ہے ، اور جب تیل کی سطح اچانک گر جاتی ہے تو ہنگامی الارم کو متحرک کیا جاتا ہے۔ سالانہ آئل ڈائی الیکٹرک طاقت کی جانچ کی جاتی ہے ، اور جب خرابی کا وولٹیج دہلیز سے نیچے آتا ہے تو ویکیوم آئل فلٹریشن انجام دیا جاتا ہے۔
ایک مخصوص بوجھ کی شرح سے نیچے طویل آپریشن کے نتیجے میں تیل کا درجہ حرارت کم ہوتا ہے80KVA تیل ڈوبا ہوا ٹرانسفارمر، پانی کے تجزیے اور موصلیت کی طاقت کو کم کرنے کا باعث بنتا ہے۔ تیل میں پانی کے گھلنشیلتا کو برقرار رکھنے کے لئے باقاعدگی سے مکمل بوجھ حرارتی نظام کی ضرورت ہے۔ تیل کے درجہ حرارت کو برقرار رکھنے کے لئے سردیوں کی بندش کے دوران خودکار حرارتی نظام کو چالو کیا جانا چاہئے۔
فوری طور پر سمیٹنے والی اخترتی کی فریکوئنسی رسپانس ٹیسٹ انجام دیں اور اس کا موازنہ کسی ریفرنس اسپیکٹرم سے کریں۔ کور کو لٹکا کر ہولڈ ڈاون بولٹ کی نقل مکانی کی جانچ کریں ، اور محوری طول و عرض کی تصدیق کے لئے لیزر رینج فائنڈر کا استعمال کریں۔ غیر معمولی کمپن ہارمونکس کی نگرانی کے لئے کوئی بوجھ ٹیسٹ انجام دیں۔ اگر کور کو متعدد پوائنٹس پر کھڑا کیا گیا ہے تو ، موصلیت کو ختم اور مرمت کریں۔
