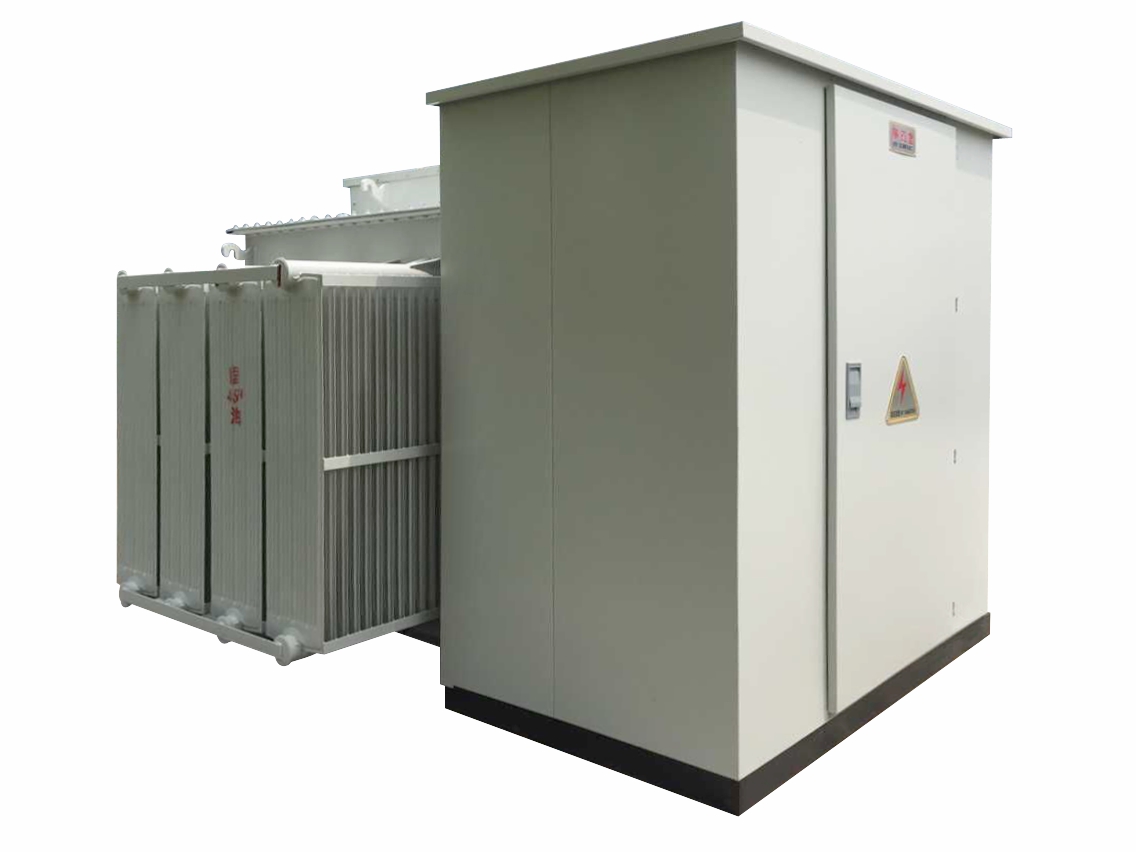

1600KVA باکس ٹائپ پاور سب اسٹیشن ٹرانسفارمر

مصنوعات کی خصوصیت

چین میں تیار کردہ تمام ایس جی او بی 1600KVA باکس ٹائپ پاور سب اسٹیشن ٹرانسفارمر ایک وقت میں فیکٹری میں مربوط اور جمع کیا جاتا ہے ، جس میں ڈیزائن ، مینوفیکچرنگ ، اسمبلی اور وائرنگ شامل ہیں۔  مینوفیکچرر اور فیکٹری ٹیسٹنگ اور معائنہ کے ذریعہ سخت ڈیبگنگ کے بعد ، یہ گاہک کو کامل ترسیل کو یقینی بنانے کے لئے فراہم کیا جاتا ہے۔

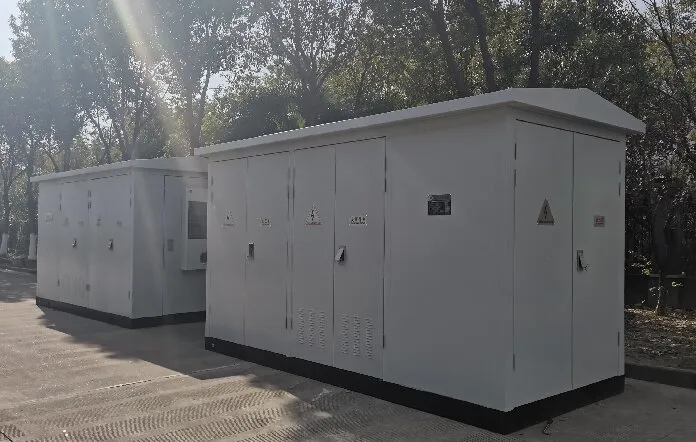

1600KVA کمپیکٹ باکس کی قسم پاور تیار شدہ سب اسٹیشن ٹرانسفارمر میں ایک کمپیکٹ ڈھانچہ اور مضبوط موافقت ہے۔  اس کی منزل کی جگہ روایتی سب اسٹیشنوں میں سے صرف 30 ٪ سے 40 ٪ ہے۔  یہ فاؤنڈیشن کے مختلف فارموں کی حمایت کرتا ہے اور خلائی مجسمہ منظرناموں جیسے شہروں اور صنعتی زون کے لئے موزوں ہے۔

یہ ایس جی او بی 1600KVA کمپیکٹ باکس ٹائپ پاور سب اسٹیشن ٹرانسفارمر مکمل طور پر منسلک ڈھانچے میں ڈسٹ پروف ، نمی پروف ، اینٹی سنکنرن اور گرمی کی موصلیت کی کارکردگی کی خصوصیات ہے ، جس میں IP54 یا اس سے اوپر کی حفاظت کی سطح ہے ، جس میں طویل مدتی مستحکم آؤٹ ڈور آپریشن کی ضروریات کو پورا کیا گیا ہے۔

یہ محفوظ اور ذہین ہے ، جس میں مکمل برقی انٹلاک اور تحفظ کے افعال کی خاصیت ہے۔ یہ تین فیز 1600KVA باکس ٹائپ پاور سب اسٹیشن ٹرانسفارمر اختیاری طور پر ذہین مانیٹرنگ سسٹم سے لیس ہوسکتا ہے جو دور دراز کی حیثیت کی نگرانی اور غلطی کی ابتدائی انتباہ کی حمایت کرتا ہے۔

لچکدار تخصیص کی حمایت کریں اور لاگت سے موثر حل فراہم کریں۔  ٹرانسفارمر اقسام (تیل سے متاثرہ/خشک) ، آنے والے اور سبکدوش ہونے والے لائن طریقوں ، اور صارف کی ضروریات کے مطابق کیسنگ مواد کی تشکیل کی حمایت کریں ، جس سے مجموعی طور پر سرمایہ کاری اور آپریشن اور بحالی کے اخراجات کم ہوں۔

1600KVA باکس ٹائپ پاور سب اسٹیشن ٹرانسفارمر کی ترکیب کیا ہے؟

1. ہائی وولٹیج سوئچ یونٹ

ایس جی او بی 1600KVA باکس ٹائپ پاور سب اسٹیشن ٹرانسفارمر سب اسٹیشن کے پاور انلیٹ کے طور پر کام کرتا ہے اور عام طور پر مکمل طور پر موصل SF6 یا ٹھوس موصل رنگ مین یونٹوں سے لیس ہے۔  بنیادی اجزاء میں بوجھ سوئچز ، ہائی وولٹیج فیوز اور منقطع کرنے والے شامل ہیں ، جو ڈوئل پاور رنگ نیٹ ورکس یا سنگل پاور ٹرمینلز کے بجلی کی فراہمی کے معیاری طریقوں کو حاصل کرسکتے ہیں۔ یہ یونٹ ایک مکمل "پانچ بچاؤ" انٹلاک فنکشن سے لیس ہے اور اسے بجلی کے آپریشن اور مانیٹرنگ انٹرفیس کے ساتھ بڑھایا جاسکتا ہے ، جو ریموٹ کنٹرول اور ذہین انتظام کے لئے بنیادی شرائط فراہم کرتا ہے۔

2. ٹرانسفارمر یونٹ

یہ یونٹ برقی توانائی کے تبادلوں کا بنیادی مرکز ہے اور منصوبے کی ضروریات کے مطابق 1600KVA تیل سے متاثر یا خشک قسم کے ٹرانسفارمر سے لیس کیا جاسکتا ہے۔ تیل سے متاثرہ ٹرانسفارمر اچھی معیشت اور گرمی کی کھپت کی اعلی کارکردگی رکھتے ہیں ، جس کی وجہ سے وہ بیرونی ایپلی کیشنز کے لئے ایک عالمی انتخاب بن جاتے ہیں۔

3. کم وولٹیج تقسیم یونٹ

یہ یونٹ بجلی کی توانائی کی تقسیم ، تحفظ اور انتظام کے لئے ذمہ دار ہے۔  مین سرکٹ کو فریم سرکٹ توڑنے والوں کے ذریعہ مجموعی طور پر تحفظ فراہم کیا جاتا ہے ، اور ایک سے زیادہ برانچ سرکٹس الگ الگ کنٹرول حاصل کرنے کے لئے مولڈ کیس سرکٹ بریکر سے لیس ہیں۔ یہ یونٹ ذہین رد عمل سے متعلق بجلی معاوضہ آلہ کو معیاری کے طور پر لیس ہے ، جو نظام کے پاور عنصر کو خود بخود ایڈجسٹ کرسکتا ہے۔ ایک ہی وقت میں ، موجودہ وقت میں موجودہ ، وولٹیج ، بجلی اور توانائی کی کھپت جیسے اعداد و شمار کی نگرانی کے لئے ملٹی فنکشنل میٹر انسٹال کیے جاتے ہیں ، جو آپریشن مینجمنٹ کے لئے ایک بنیاد فراہم کرتے ہیں۔

4. مجموعی طور پر باکس ڈھانچہ

باکس باڈی ایک "آنکھ" کے سائز کا معیاری ماڈیول ڈیزائن اپناتا ہے ، جو جسمانی طور پر الگ تھلگ اور مذکورہ بالا تین فنکشنل یونٹوں کو ایک مضبوط گھریلو شیل میں ضم کرتا ہے۔ شیل عام طور پر اینٹی سنکنرن اسٹیل پلیٹوں یا غیر دھاتی مواد سے بنا ہوتا ہے۔ ہر ایک ٹوکری کو آزادانہ طور پر مہر لگا دیا جاتا ہے ، اور مجموعی طور پر تحفظ کی سطح IP54 یا اس سے اوپر تک پہنچ سکتی ہے ، ہوا ، بارش ، دھول اور نمک کے اسپرے کے کٹاؤ کو مؤثر طریقے سے مزاحمت کرتی ہے۔ ظاہری شکل کا ڈیزائن کمپیکٹ ہے ، اور تنصیب کے ماحول کے مطابق رنگ اور مواد کو اپنی مرضی کے مطابق بنایا جاسکتا ہے۔
